角座閥-氣動-手動-法蘭-螺紋-卡箍-不銹鋼

角座閥主要應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，角座閥可用氣動控制可準確控制氣體、液體流量。

角座閥有手動、氣動、電控等控制方式選擇，可根據現場不同的工況選擇不同的控制方式。連接方式有法蘭、螺紋、焊接等。廣泛應用于各種行業的流體控制，例如紡織印染和漂白，橡膠機械，水處理等行業。

角座閥工作原理：

在非工作狀態時，由于彈簧力作用，閥門常閉(常開開)。當執行器活塞被壓縮氣體作用時，閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。

角座閥技術參數：

管道壓力：Max 16bar (232psi)

控制壓力：3-8bar (43.5-116psi)

控制介質：潔凈的壓縮空氣或中性氣體

閥體材質：CF8M/CF8

密封材質：PTFE

氣缸材質：CF8(40mm-90mm氣缸)、AL(90mm-125mm氣缸)

氣缸尺寸：40mm，50mm，63mm，90mm，125mm

適用介質：水，酒精，油，燃料，蒸汽，中性氣體或液體，有機溶劑，酸堿溶液

介質粘度：Max 600mm2/s

介質溫度：-10℃ — +180℃ (PTFE常溫型)

+25℃ — +220℃ (PTFE高溫型)

環境溫度：-10℃ — +80℃

控制形式：?jiǎn)巫饔贸ｉ]，常開，雙作用常閉，雙作用自由態

連接形式：螺紋式，焊接式，法蘭式，快裝式

泄漏等級：DIN EN 12266 A級

角座閥特點：

1、流量大、流阻小、無水錘

2、Y 型設計，增加30%流量

3、閥桿自動校正，自潤滑，免維護

4、氣缸采用不銹鋼材質，在惡劣的環境中更加優秀，可360°旋轉。

5、 具有閥門開或關位置顯示。 　　

角座閥應用范圍：

啤酒飲料, 印染, 空分, 制藥, 灌裝, 化工, 滅菌, 泡塑設備,氣體工業、化工行業、環保等。

角座閥安裝：

1． 管道必須清潔無污染。 　　

2、連接閥門至管道，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；

3． 根據需要安裝，但最好使執行機構朝上。注意流向。 　　

4． 連接閥門注意對準管道，只有在用戶特殊要求時才取下執行機構。 　　

5． 打開或維修該角座閥之前先切斷流體和控制氣源并降低管道系統中的壓力。

6、閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。

7、安裝時，請確保管道內和接口處無殘留物。

8、安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

角座閥螺紋、焊接安裝尺寸：

角座閥法蘭安裝：

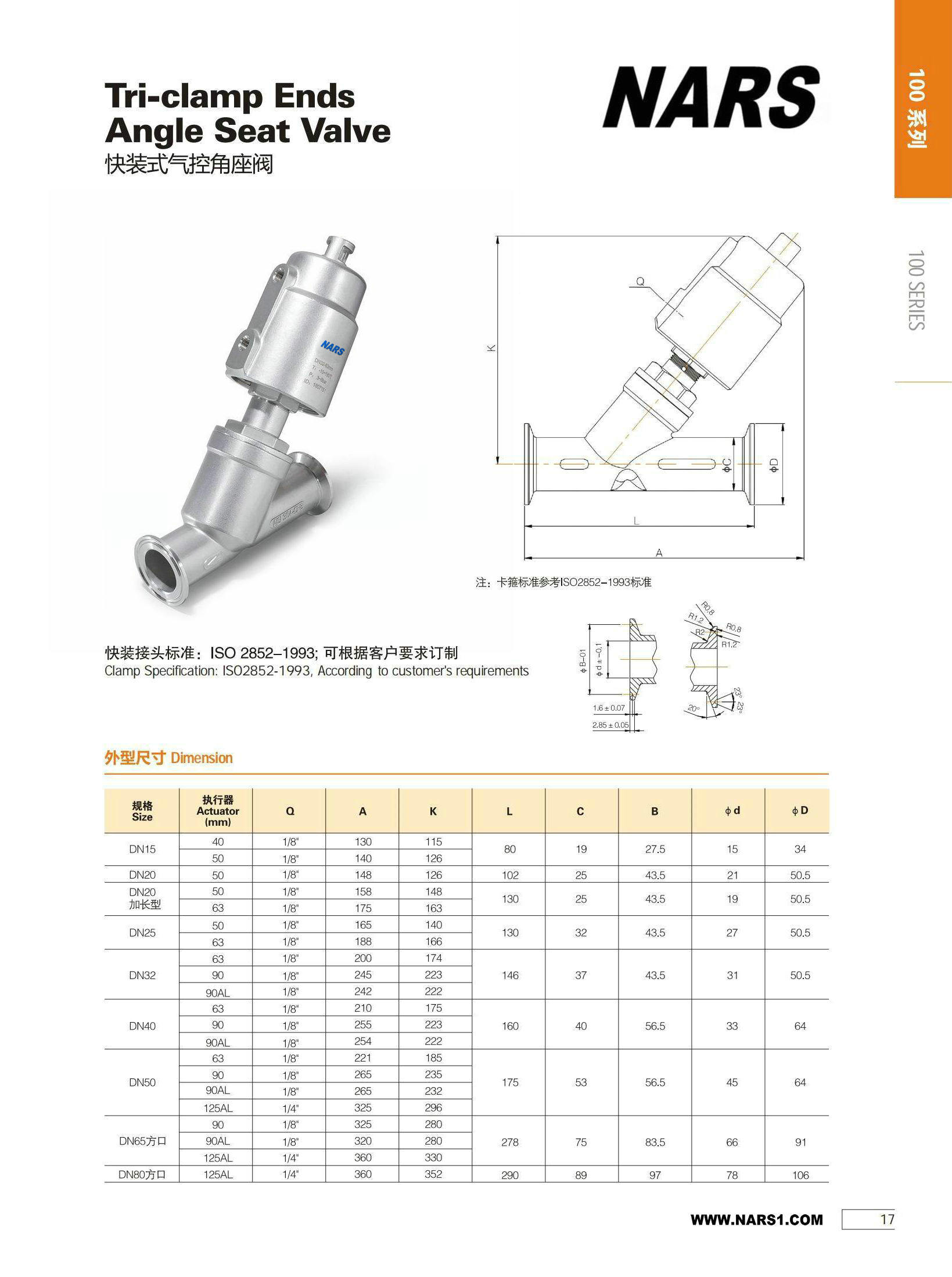

角座閥卡箍、快裝安裝：
