三通調節閥一股流體分流閥|兩股流體合流閥

三通調節閥概述：

三通調節閥是針對三通控制而研制的專用調節閥，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

三通調節閥特點：

氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

三通調節閥參數：

閥體形式 直通單座鑄造球型閥

公稱通徑 20、25、32、40、50、65、80、100、125、150、200mm

公稱壓力 PN16、40、64bar

法蘭標準 JB/T79.1-94、792-94等

材      料 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等

上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃

閥蓋形式 螺栓壓緊式

填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

結構形式 直通鑄造三通閥

三通調節閥閥內組件：

閥芯型式 單座柱塞型閥芯

流量特性 等百分比特性和線性特性

材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等 氣

三通調節閥工作原理：

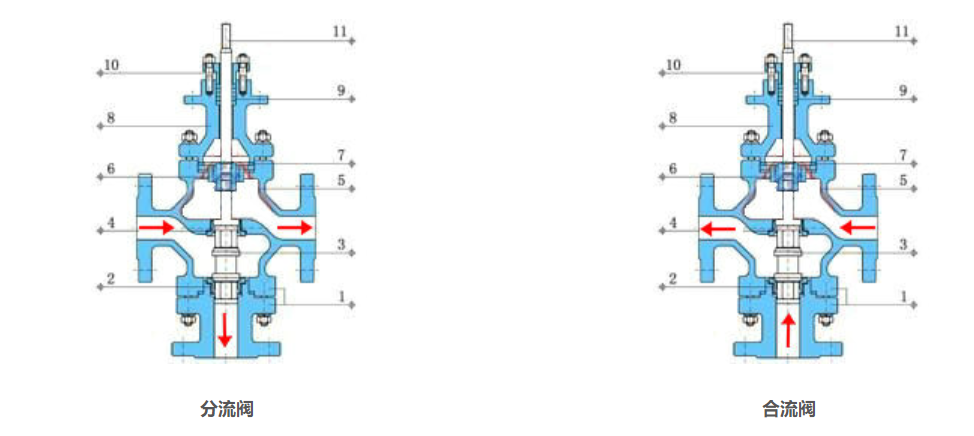

氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。  氣動三通調節閥執行機構：

三通調節閥執行機構：

彈簧范圍KPa 20-100（標準）、20-60、60-100、40-200、80-240

膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力 140-400KPa

氣源接口 RCl/4"

環境溫度 -30-70℃

三通調節閥閥作用形式 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三通調節閥安裝原則：

（1）氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。

（2）調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。

（3）調節閥的工作環境溫度要在(－30℃～+ 60℃)，相對濕度不大于95%。

（4）調節閥前后位置應有直管段，長度不小于10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。

（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。

（6）要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。

（7）調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

三通調節閥使用注意事項：

1、 本閥應存放在干燥的室內，通路兩端必須堵塞。不準堆置存放

2、 長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。

3、 本閥應安裝在水平管道上，必修垂直安裝。閥桿向上。

4、 必修按圖示箭頭所指示介質流動方向進行安裝。
