不銹鋼美標球閥-150LB-兩片式-法蘭
壓力:150LB
材質:CF8M,CF8.WCB
尺寸:1/2"-10"
ISO5211直裝高平臺設計(可直接安裝執行器)
手柄帶鎖可選
防火防靜電可選
不銹鋼美標球閥-CF3-CF8-CF3M-CF8M
不銹鋼美標球閥工藝介紹:
不銹鋼美標球閥閥體采用不銹鋼兩片式結構,兩個加厚閥體部件通過長螺栓固定組成,這樣的設計讓閥體密封性能更好,更加緊固,加厚閥體的耐壓性能也更好,內部活動件是一個球芯,通過手柄帶動閥桿閥桿帶動球芯90°旋轉,來開關介質或者調節介質。
閥體工藝采用硅溶膠工藝,采用硅溶膠精鑄工藝的閥體外觀更加鮮亮有光澤,表面不會有缺點。而且尺寸精度更高。
不銹鋼美標球閥主要特點:
閥桿帶有防靜電設置/閥桿帶有防脫出裝置設計/內部球芯鋼球球槽上有泄壓孔設計
采用ISO 5211直接安裝執行器平臺設計、連接氣動/電動執行器不需要再另外安裝支架
下沉式壓蓋設計,可直接緊鎖壓板,防止閥桿處泄露。
獨特閥座設計:壓力低,底角面主密封,壓力高,主副雙面密封。
三級密封:止推墊一級密封,O型圈二級密封,填料三級密封
預先壓緊變形的雙蝶簧,釋放變形再次壓緊,防泄漏。

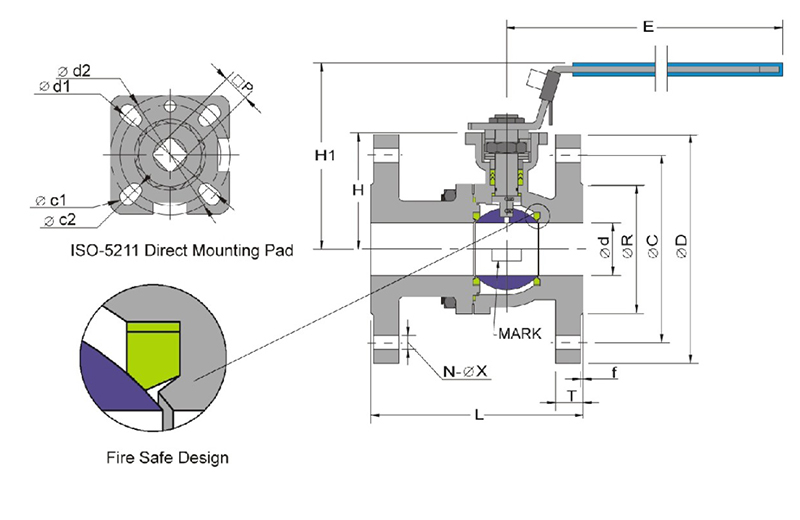

不銹鋼美標球閥結構圖:

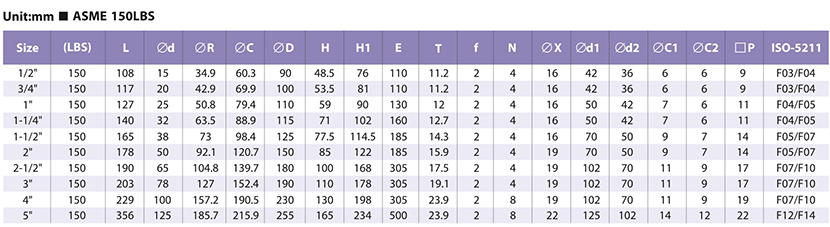

不銹鋼美標球閥尺寸圖:

不銹鋼美標球閥標準:
設計標準:ASME B16.34/厚壁標準:ASME B16.34/防火標準:API 607 ISO 10497
結構長度:ASME B16.10/法蘭標準:ASME B16.5/檢測標準:API 598
以上是不銹鋼美標球閥的介紹,如果您閱讀后還不是很了解這款產品,需要更詳細的介紹或者技術資料圖紙價格等,歡迎來電咨詢我們,我們期待您的來電。
