德標不銹鋼球閥-三片式-法蘭-選型
材質:CF8M,CF8.WCB
尺寸:1/2"-5"
公稱壓力: PN16-PN40
適用溫度范圍:-20~85℃(PTFE)/-20~200℃(PPL)
連接方式:法蘭、螺紋可選
硅溶膠精密鑄造閥體
帶掛鎖裝置/閥桿帶有防靜電設置
閥桿帶有防脫出裝置設計/鋼球球槽上有泄壓孔設計
ISO5211直接安裝執行器機構平臺設計
德標不銹鋼球閥-三片式-法蘭-選型
德標不銹鋼球閥采用德國DIN標準,用于和同樣采用DIN德標的管道連接,通過閥桿帶動O型球芯90°旋轉,來達到控制介質開關、調節、作用,如果介質含有雜質也可以選用V型球芯,V型球芯帶切斷雜質的功能。
德標不銹鋼球閥特點:
防靜電:球閥中軸具有防靜電設計、中軸與鋼珠解除面設計有防靜電鋼珠,保證中軸與鋼球持續連通,防止靜電積聚。
防火:硬密封防火唇、中軸防靜電以及石墨密封圈的設計,確保球閥具有防火功能。
防脫出:中軸采用內裝式,從閥體內部裝入,防止管路超壓導致球閥中軸彈出。
防外漏:閥體密封設計有環形凹槽,閥體與側蓋設計有凹凸環形面,確保球閥密封性能。金屬凹面加金屬凸面加軟密封圈,確保球閥不會發生外漏。
高平臺:采用ISO 5211高平臺設計,在采用氣動執行器、電動執行器遠程控制的情況下,可以直接安裝執行器。不想要增加其他附件。

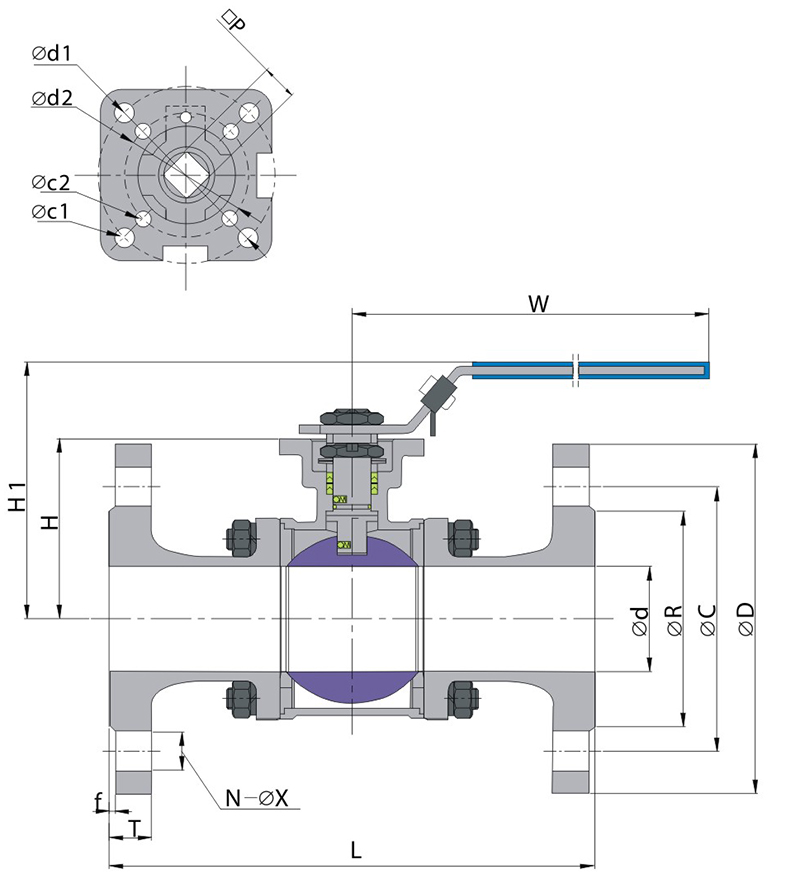

德標不銹鋼球閥結構圖:

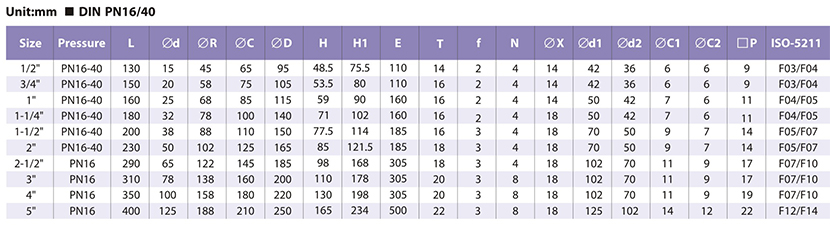

德標不銹鋼球閥尺寸表:

德標不銹鋼球閥應用行業:

德標不銹鋼球閥標準:
設計標準:DIN 3357 EN 12516-1
壁厚標準:ASME B16.34 EN 12516-1
防火標準:API 607 ISO 10497
結構長度:DIN 3202
法蘭標準:DIN EN 1092-1
檢測標準:DIN 3230 EN 12266
以上是德標不銹鋼球閥的介紹,如果您閱讀后還不是很了解這款產品,需要更詳細的介紹或者技術資料圖紙價格等,歡迎來電咨詢我們,我們期待您的來電。
