電動法蘭三通閥-換向分流閥

電動法蘭三通閥是一種常見的工業閥門，用于流體介質的分流和合流控制。它由閥體、閥蓋、閥球、閥座、電動裝置等組成，采用法蘭連接方式，廣泛應用于石油、化工、冶金、電力、制藥等工業領域。下面將對電動法蘭三通閥進行詳細介紹。

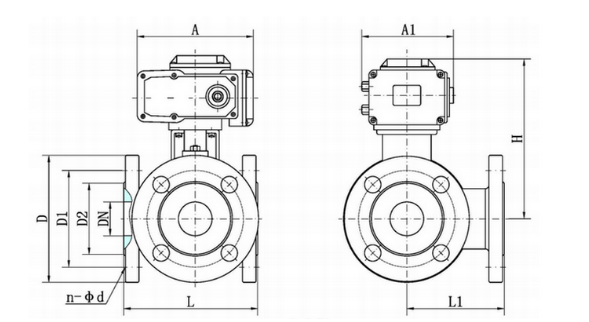

結構圖：

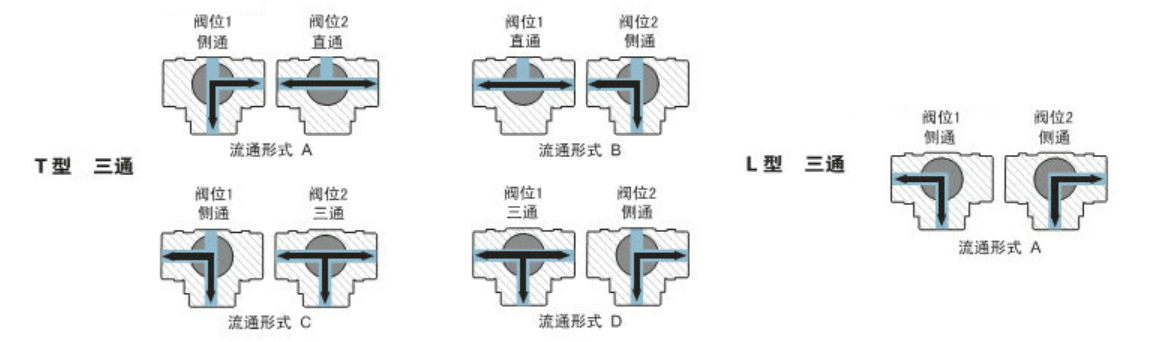

流向圖：

一、結構和組成部分：

1. 閥體和閥蓋：電動法蘭三通閥的閥體和閥蓋通常是對稱的Y型結構，由鑄造或鍛造而成。閥蓋上通常有一個法蘭連接的平面，用于連接與管道或其他設備。

2. 閥球和閥座：閥球和閥座是電動法蘭三通閥的關鍵組成部分。閥球通常是一個空心球體，有兩個或三個通道，可以實現不同介質的流向控制。閥座是與閥球接觸的部分，有較好的密封性能。

3. 電動裝置：電動法蘭三通閥通過電動裝置實現閥球的開關控制。電動裝置通常由電動執行器、控制器、電源等組成。電動執行器可以根據信號控制閥門的開關狀態，控制器能夠接收外部控制信號并發送給電動執行器，電源為電動裝置提供動力。

二、工作原理：

電動法蘭三通閥的工作原理主要包括輸入信號的控制、執行器的動作和閥門的開閉過程。

1. 輸入信號的控制：通過控制器接收外部信號，可以是手動控制或自動控制。手動控制可以通過按鈕、開關、遙控等方式來實現，自動控制可以通過PLC、DCS等控制系統來實現。

2. 執行器的動作：根據接收到的信號，電動執行器實現不同方向的旋轉運動，驅動閥球的轉動。電動執行器通常采用電動機、減速機、聯軸器等組合，通過機械傳動實現轉矩的轉換。

3. 閥門的開閉過程：當執行器旋轉推動閥球時，閥球與閥座之間形成密封，實現閥門的關閉。反之，旋轉到特定位置時，閥球與閥座之間的通道對接，實現閥門的打開，介質可以流動。

三、特點和應用：

電動法蘭三通閥具有以下特點和應用：

1. 適用介質廣泛：電動法蘭三通閥可以處理液體、氣體和腐蝕介質等多種介質，廣泛應用于石油、化工、冶金、電力、制藥等行業。

2. 控制性能好：電動法蘭三通閥的動作靈敏，能夠?qū)崿F(xiàn)快速的流量切換和流向調整，具有良好的流量調節性能。

3. 密封性能好：電動法蘭三通閥的結構設計使得閥球與閥座密封性良好，閥門關閉時無泄漏現象。

4. 執行器操作方便：電動法蘭三通閥采用電動執行器，操作方便快捷，可以通過手動方式或自動方式控制閥門的開關。

5. 應用范圍廣泛：電動法蘭三通閥可適用于高溫、高壓、低溫等各種工況，可以用于流體分流、合流控制，也可以用于一臺設備的兩個管線切換等多種應用。

電動法蘭三通閥是一種重要的工業閥門，通過電動裝置實現閥門的遠程控制和自動化操作。它具有控制性能好、密封性能好等特點，適用于多種介質和工況，廣泛應用于工業生產中的流體控制系統。
