Y型止回閥-不銹鋼-內螺紋-逆止閥

Y型止回閥原理作用：

介質按照閥體上箭頭指定方向流入，當流動壓力超過止回閥的開啟壓力時，閥瓣在流體的作用下被頂開，彈簧進行壓縮，從而接通管道介質的流通，當液體無壓時，彈簧進行緩沖復位將閥瓣壓下，封閉液體倒流。

Y型止回閥結構：

Y型止回閥閥體是Y形狀，通道Y型交叉點制成斜面結構。閥體兩端面用管螺紋連接，閥蓋內設有連體導向管，閥蓋與閥體之間是用密封墊來實現密封。閥瓣與閥蓋之間用彈簧結構實現密封復位，更低的閥門開啟壓力。防止了密封圈發生冷流現象，增大了流體的流通面積。

Y型止回閥主要特點：

多種螺紋端供選擇

旋啟式閥瓣

采用脫蠟精密鑄造

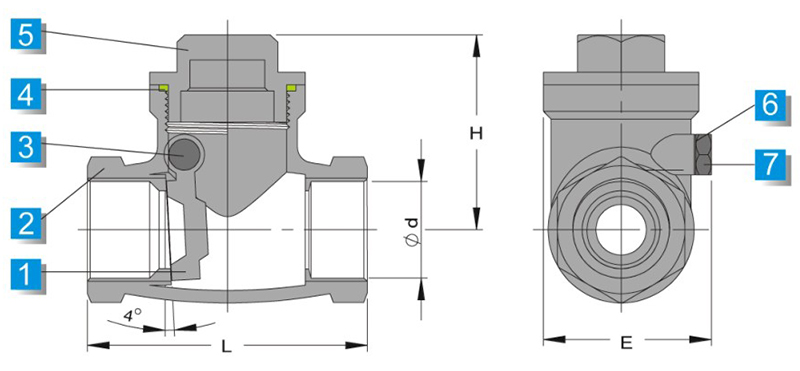

Y型止回閥結構圖：

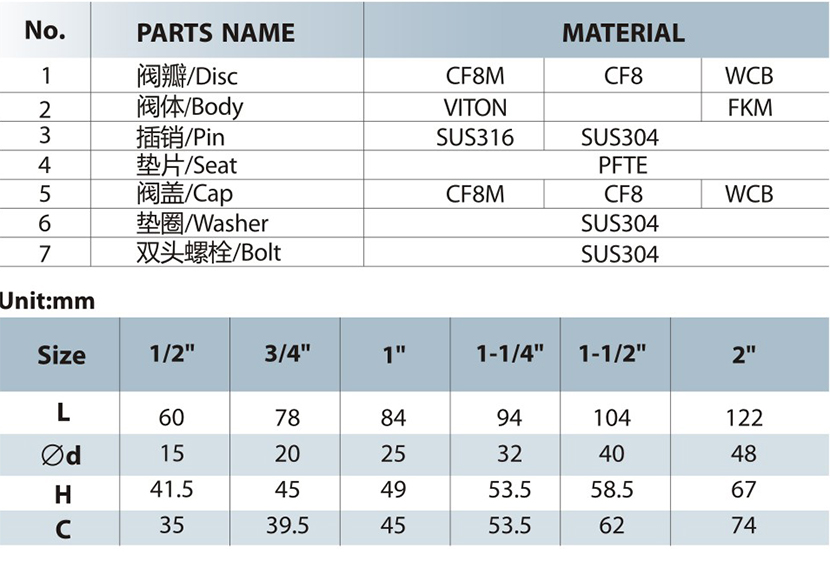

Y型止回閥主要特點材料表、尺寸表：

Y型止回閥標準：

設計標準：ASME B16.34

壁厚標準：ASME B16.34

螺紋標準：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

檢測標準：MSS SP-110，EN 12266
