手動對夾球閥-PN16-PN40-不銹鋼
壓力:PN16/PN40
材質:CF8M,CF8.WCB
尺寸:1/2"-8"(15MM-200MM)
密封材料:PTFE或PPL
附加功能:手柄帶鎖可選、防火防靜電可選、
帶高平臺可選(用于安裝氣動執行器、電動執行器)
手動對夾球閥-不銹鋼-1.6MPa-作用
手動對夾球閥介紹和應用工況:
手動對夾球閥閥體為一體式鑄造設計,一體鑄造設計具有密封性能好結構緊湊等特點,采用采用對夾薄型設計閥體,在保證質量的前提下具有體積更小,結構長度短,安裝方便,節省材料等特點,是專門用于對安裝位置有要求,安裝空間小的系統工況中。閥座采用彈性密封結構,不僅密封效果更好,開關也更加省力。
手動球閥工作原理:
閥體為一體鑄造,內部開關部件為球芯,球芯兩邊各有一個密封圈,閥桿底部固定球芯,頂部連接手柄,通過手柄90°轉動帶動球芯,起到開關和調節作用。特殊工況可選用帶有防靜電結構,加鎖防誤操作功能。如果需要遠程控制也可選用氣動控制或者電動控制。
手動對夾球閥主要特點:
閥桿帶有防靜電設置
可選用氣動貨電動遠程PLC控制
閥桿帶有防脫出裝置設計
鋼球球槽上有泄壓孔設計
安裝進出口沒要求,可任意安裝。
可用于接通和截?cái)嘟橘|(zhì),也可用于調節介質流量
V型球芯(帶雜質介質)O型球芯(常規介質)可選
多種密封圈可選適用不同的介質溫度
90°開關,響應速度快,開關時間迅速。

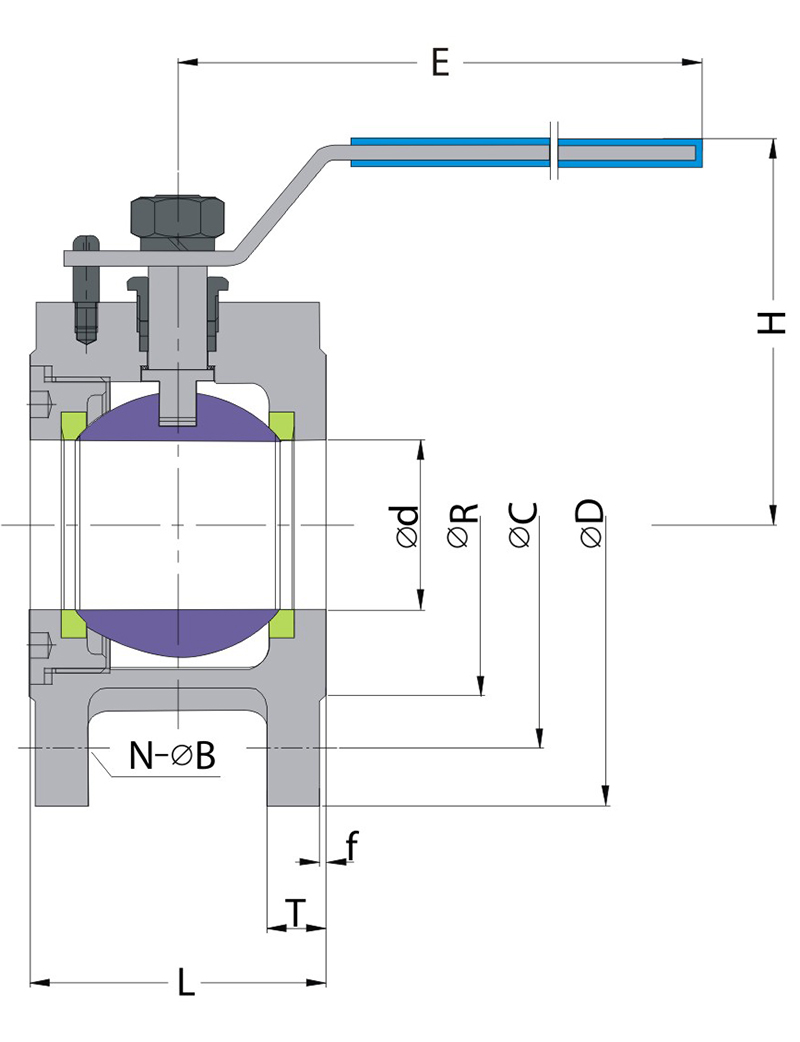

手動對夾球閥結構圖:

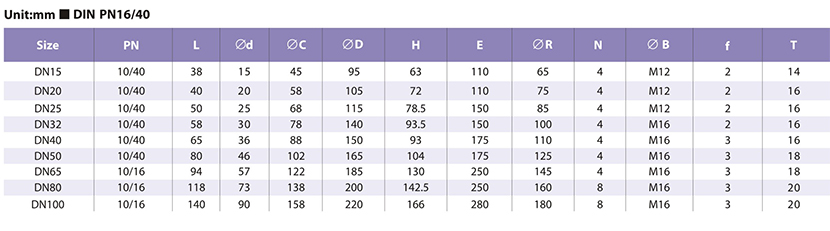

手動對夾球閥尺寸圖:

手動對夾球閥標準:
設計標準:DIN 3357 EN 12516-1
壁厚標準:ASME B16.34 EN 12516-1
防火標準:API 607 ISO 10497
法蘭標準:DIN EN 1092-1
檢測標準:DIN 3230 EN 12266
手動對夾球閥應用領域:

以上是手動對夾球閥的介紹,如果您閱讀后還不是很了解這款產品,需要更詳細的介紹或者技術資料圖紙價格等,歡迎來電咨詢我們,我們期待您的來電。
