高平臺球閥1000WOGF050
壓力:1000WOG
流量:全通徑流量
材質:CF8M,CF8.WCB
尺寸:1/4"-4"
平臺:ISO5211高平臺 (可直接安裝氣動/電動執行器)手柄帶鎖可選
螺紋連接:BSP,BSPT,NPT,DIN,ISO
高平臺球閥 兩片式 內螺紋 技術資料
什么叫高平臺球閥?
高平臺球閥介紹:
高平臺球閥分為直通式閥體和三通式閥體,高平臺球閥相比于普通球閥閥體上多了一個高平臺,這樣的設計是為了方便安裝電動執行器或者氣動執行器,就不需要一些其他產品需要再安裝支架,而且?guī)Ц咂脚_球閥在和電動或者氣動執行器時連接處可以更加牢固吻合,在開關或者調節流量的時候,精度會更加高。連接方式有法蘭、螺紋、焊接、對夾、帶焊管等可選。
閥門每臺閥門出廠前都經過多次嚴格檢測,測試完清空介質,干燥閥體,蓋上閥門兩端封蓋后裝箱。
高平臺球閥特點:
不用的密封圈和連接方式可適用不用的管道和不同的介質
閥桿帶有防靜電設置
低扭矩,可以輕松的打開和關閉
閥桿帶有防脫出裝置設計
閥體兩端沒有進出口要求限制
鋼球球槽上有泄壓孔設計
體積小,使用起來非常輕巧,不會很笨重。
采用ISO 5211直接安裝執行器平臺設計
高平臺球閥標準:
設計標準:ASME B16.34
壁厚標準:ASME B16.34
螺紋標準:ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1
檢測標準:MSS SP-110,EN 12266

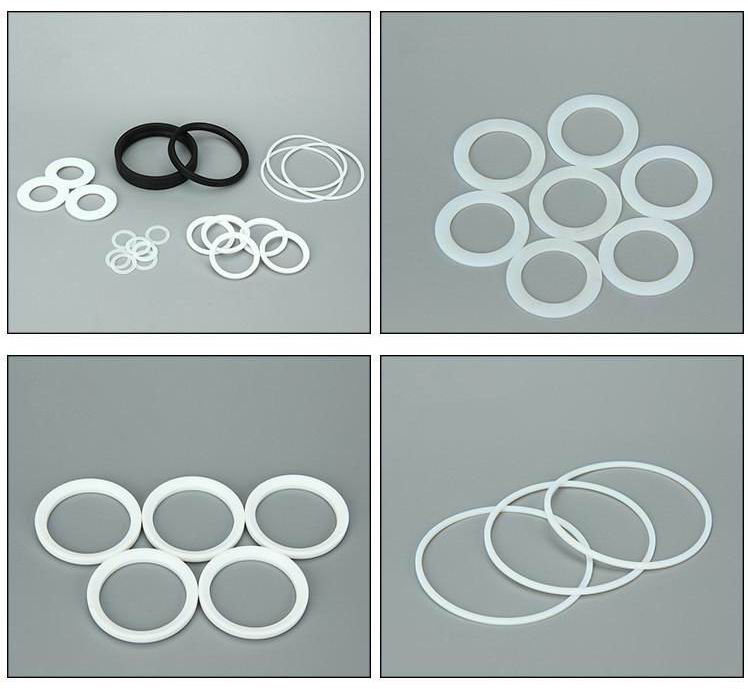

高平臺球閥密封圈:

精加工的密封材料滿足各種苛刻的工況,閥座有PTFE、RPTFE、PPL等可更換滿足不同的使用溫度。

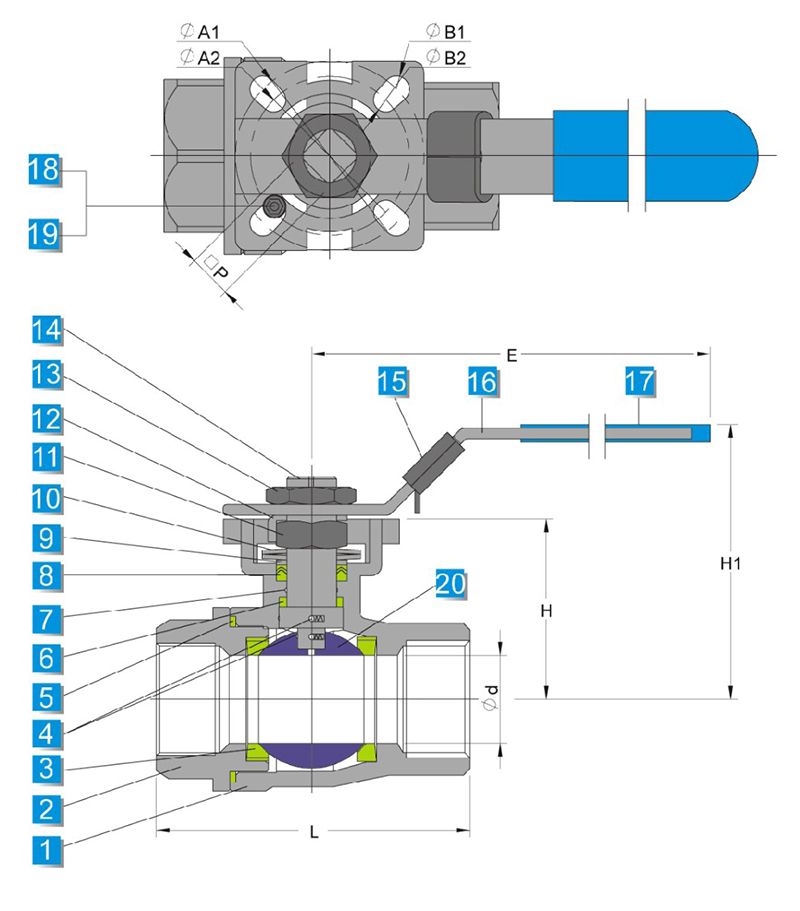

高平臺球閥結構圖:

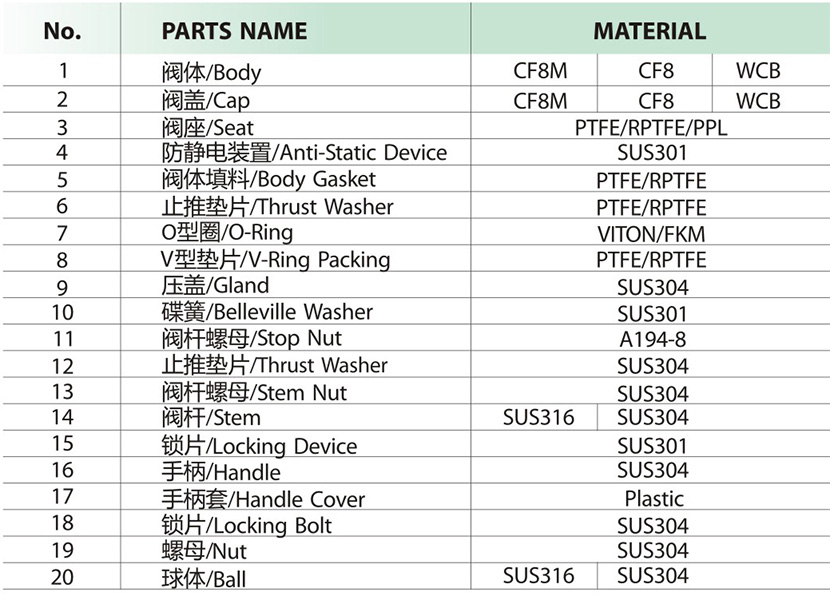

高平臺球閥零部件材料表格:

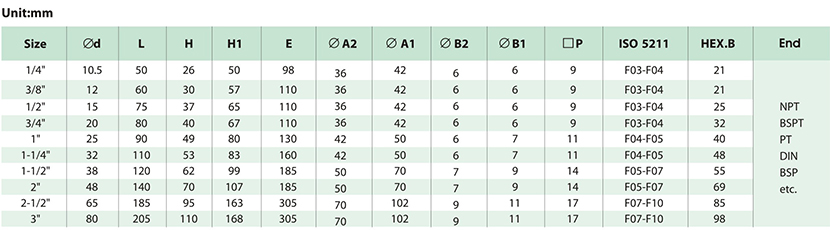

高平臺球閥尺寸圖紙:

以上是高平臺球閥的介紹,如果您看完還不是很了解,需要更詳細的介紹或者技術資料價格等,歡迎來電咨詢我們,我們期待您的來電。
